Configuration puissante pour une station de travail ATHENA.
Les composants suivants doivent être coordonnés pour un poste de travail CAO :

  1. Processeur
  2. Disque dur
  3. Carte graphique
  4. Ecran
  5. Système d'exploitation

1) Processeur

La performance du "Single Thread" est le facteur le plus important pour le processeur. Un système de CAO comme AutoCAD utilise un processeur pour le dessin. Ce n'est que depuis AutoCAD 2016 qu'un deuxième noyau a été utilisé pour la régénération. Cependant, la performance d'un seul noyau est toujours décisive. Sur ce site web, il y a une comparaison des CPU : LIEN.

Les processeurs avec beaucoup de puissance sur un seul cœur ne coûtent pas cher. Ils sont disponibles pour de plus petits montants. Notez que votre processeur de bureau sélectionné a une seule performance de menace de plus de 2’700 de CPU. Pour les processeurs mobiles, une seule performance de menace de plus de 2’500 est appropriée.

Désactiver l'Hyper-Threading dans le BIOS ou l'UEFI est recommandé et fournit jusqu'à 10% de performances supplémentaires pour les cœurs de processeurs individuels. Attention : Seuls les techniciens PC expérimentés doivent modifier les paramètres du BIOS ou de l'UEFI !

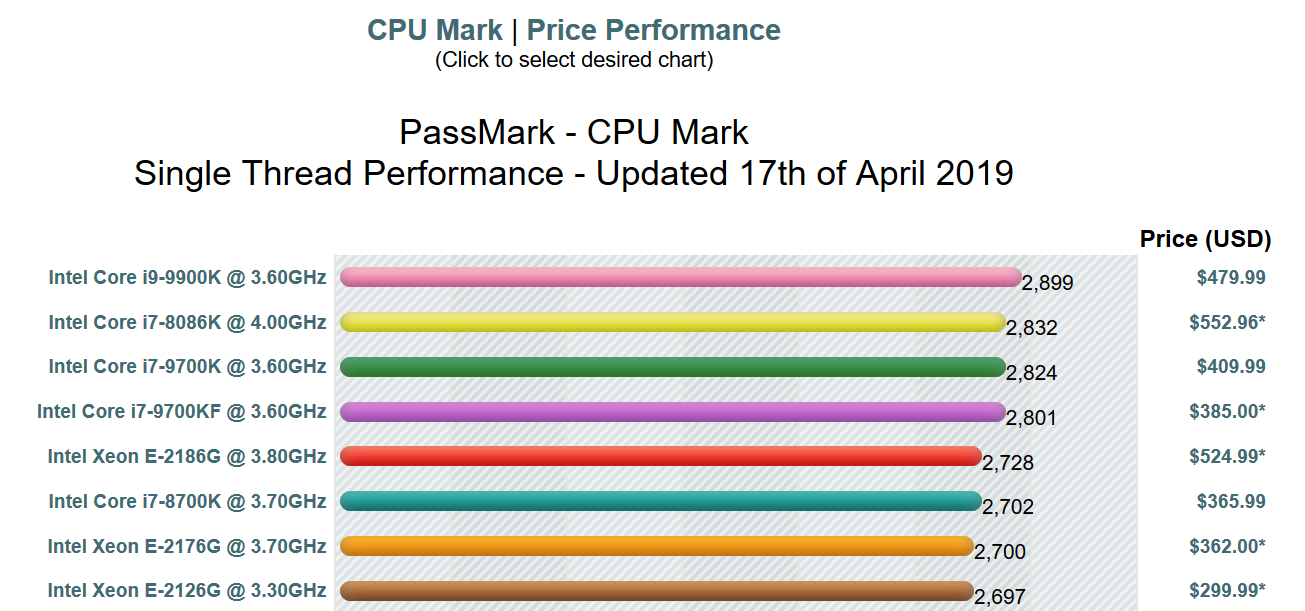

Statut de référence de l'unité centrale April 2019:

CPU benchmark april 2019

Source: cpubenchmark.net

2) Disque dur

Harddisk performance 2019Utilisez un disque dur SSD pour le système d'exploitation et le logiciel de CAO. Les données peuvent être stockées sur le serveur ou sur une station NAS. Vous pouvez mesurer la performance de votre disque dur avec l'outil gratuit AS SSD Benchmark. LINK.

Les vitesses de lecture/écriture sont actuellement d'au moins 2500 MB/s. C'est cinq fois plus que les performances des premiers disques durs SSD. Pour l'exemple, la performance de mon disque dur (Samsung SSD 970 EVO). Il est intégré dans mon ordinateur portable. N'enregistrez pas sur le disque dur. Utilisez des disques durs de la série Professional (PRO) dans la mesure du possible. Les disques durs SSD sont utilisés avantageusement dans la conception des interfaces M.2 M Key / NVMe. Les nouvelles interfaces permettent des débits de transfert de données très élevés.

3) Carte graphique

Prennez une carte graphique de station de travail certifiée AutoCAD. De telles cartes graphiques nécessitent moins d'énergie et sont conçues pour fonctionner en douceur en CAO. Les fabricants de CAO comme AutoDesk testent leurs produits avec de telles cartes graphiques. ACOSOFT recommande :

Station de travail avec un écran, avec FULL HD (1920x1080), 2D : NVIDIA Quadro P620, prix environ CHF 205.-



Station de travail avec deux écrans, avec FULL HD (1920x1080), 2D et 3D : NVIDIA Quadro P2000, prix environ CHF 500.-
ou
Station de travail avec un écran, avec 4K (3840x2160), 2D et 3D : NVIDIA Quadro P2000, prix environ CHF 500.-



Station de travail avec deux écrans, avec 4K (3840x2160), 2D et 3D : NVIDIA Quadro P4000, prix environ CHF 880.-

Les cartes graphiques certifiées et leurs pilotes se trouvent ICI.

4) Ecran

Bildschirm HPz24nDeux écrans de 24 pouces (61 cm) sont maintenant standard. Nous recommandons, par exemple, le HP Z24n G2, prix d'environ 410 CHF par pièce. La résolution optimale pour AutoCAD 2020 est 1920 x 1080 ou 1920 x 1200 pixels. Les résolutions plus importantes telles que les moniteurs 4K (3840 x 2160) sont prises en charge à partir d'AutoCAD 2017.1, mais elles ne donneront pas de résultats satisfaisants avant AutoCAD 2019-ATHENA 2018. Nous vous recommandons ces moniteurs haute résolution que depuis cette année. Par exemple HP Z27, prix env. CHF 730.- / pièce.

5) Système d'exploitation

ACOSOFT recommande l'utilisation de Windows 10 Pro / 64-Bit avec AutoCAD 2016 et versions ultérieures. Pour les anciennes versions d'AutoCAD, il n'y a pas de choix recommandé. Les systèmes d'exploitation 32 bits ne suffisent plus. Certaines fonctions d'AutoCAD ne fonctionnent qu'en 64 bits.

Exemple de configuration

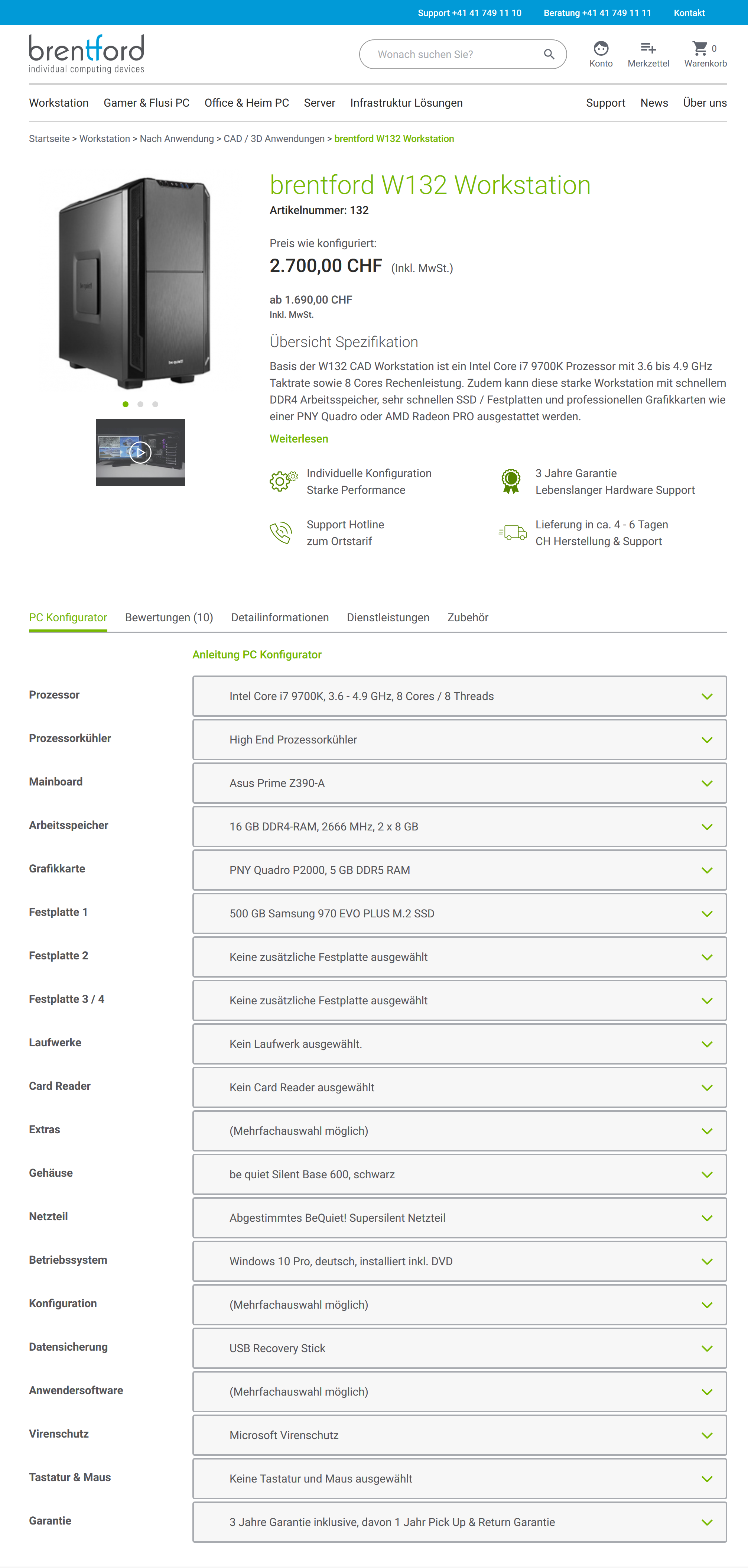

Voici l'exemple de configuration ultime pour AutoCAD / ATHENA : brentford W132 Workstation. Webshop

Brentford W132 April 2019

ACOSOFT SA / Service Technique

(Actualisé le 30.09.2019)
